Kit de montare pe acoperiș cu țiglă fotovoltaică

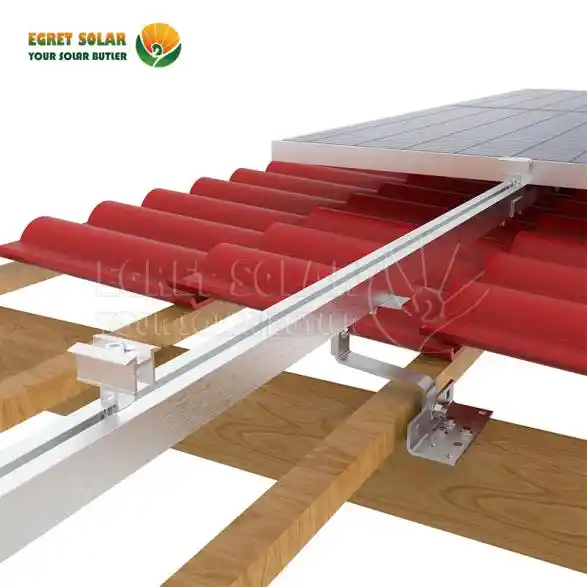

Kitul de montare pentru acoperiș cu țiglă fotovoltaică este un sistem complet de montare fotovoltaic, furnizat de Xiamen Egret Solar New Energy Technology Co., Ltd pentru a instala în siguranță și stabil panouri solare pe acoperișuri din țiglă ceramică (țiglă de lut). Acest sistem structural folosește cârlig de acoperiș, șină de aluminiu și design rapid de clemă. Se montează pe pane de acoperiș decârlige de acoperiș reglabile din oțel inoxidabil, apoi transportă panourile fotovoltaice pe șine din aliaj de aluminiu, în cele din urmă, folosind clema de la mijloc și de la capăt pentru a le fixa ferm. Întregul sistem are o structură simplă și componente simplificate, care oferă atât ușurință de instalare, cât și stabilitate structurală.

Caietul de sarcini

Componentă

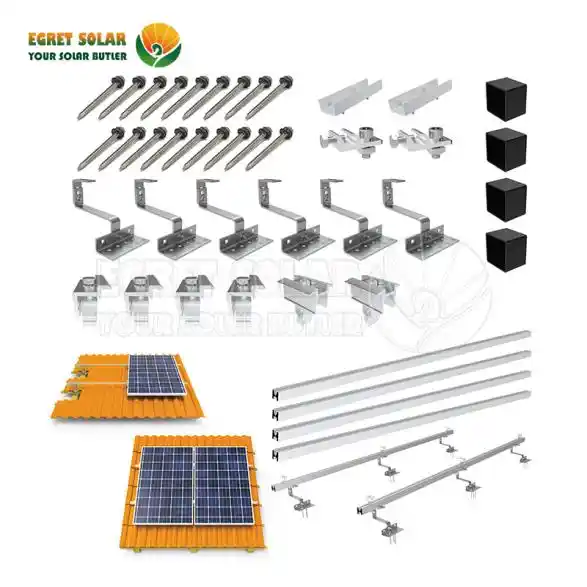

Setul de sistem de montare 2x PV de la Egret Solar, conceput pentru instalarea a două panouri solare pe acoperiș, include următoarele componente.

1.Patru piesesine solare din aluminiu 40x40mm. Fabricat din aliaj de aluminiu AL6005-T5 de înaltă rezistență, cu o suprafață anodizată, cu o grosime a foliei de oxid de suprafață de 10 µm, oferă o rezistență excelentă la coroziune și proprietăți ușoare. Șinele sunt fixate de cârlige prin piuliță, pentru a susține modulele fotovoltaice. Designul unic în secțiune transversală permite piulițelor să se cupleze din orice poziție în partea de sus sau de sus a șinelor. ceea ce face instalarea flexibilă și convenabilă.

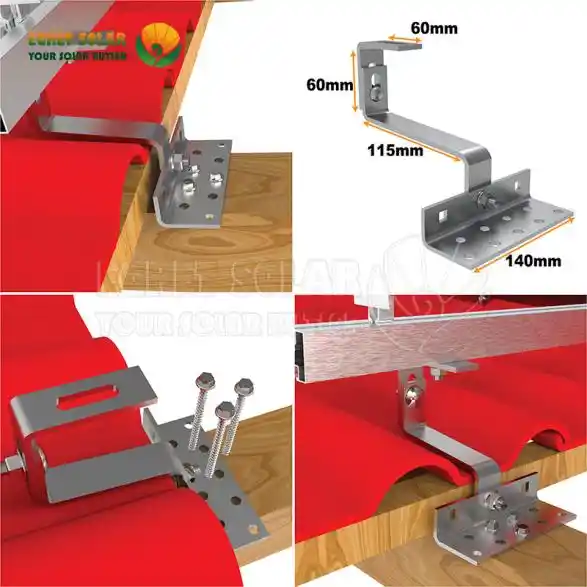

2. Cârlige de acoperiș reglabile în șase piese. Fabricate din oțel inoxidabil SUS304, oferă rezistență ridicată și rezistență la coroziune. Cârligele sunt fixate pe grinzile acoperișului cu șuruburi autofiletante. Cârligele reglabile permit reglarea atât pe orizontală, cât și pe cea verticală, pentru a se adapta în mod flexibil la diferite tipuri de țigle și denivelări ale acoperișului.

3. 2 buc conectori șine. Conectorii șinelor sunt utilizați pe scară largă pentru a conecta două șine. Poate extinde lungimea șinei de aluminiu. Acceptați personalizarea.

4. 4 buc cleme de capăt rapid. Instalat la marginea exterioară a modulului fotovoltaic, este potrivit pentru module fotovoltaice încadrate cu grosimea de 30-40 mm.

5,2 buc. cleme intermediare rapide. Montat între două module fotovoltaice, designul compact transferă eficient sarcinile și menține distanța uniformă între module.

6,2 bucșe de împământare. Este folosit pentru conexiunile electrice de împământare ale sistemului de montaj solar. Asigură siguranța de împământare a protecției împotriva trăsnetului a întregului sistem fotovoltaic.

7. capace de capăt patru buc

Instalate la ambele capete ale șinei, aceste capace de capăt oferă funcții rezistente la praf, la apă și de protecție. Ele împiedică intrarea obiectelor străine în șină. Prelungesc astfel durata de viață a sistemului.

Aplicație

Kitul de fixare a acoperișului cu țiglă este pentru instalarea și securizarea a două panouri solare fotovoltaice pe instalarea unui sistem fotovoltaic de acoperiș cu țiglă rezidențială și proiecte fotovoltaice de acoperiș cu țiglă comerciale mici.

Avantaje

1. Instalare ușoară și rapidă

Kitul de montare pe acoperiș cu gresie/ardezie/înclinat 2 panouri solare fotovoltaice constă doar din câteva componente, cum ar fi cârlige de acoperiș, șine solare și cleme și așa mai departe. Designul unic al secțiunii transversale a șinei permite clemele să fie angrenate din orice poziție. Îmbunătățește semnificativ eficiența instalării.

2. Protejează acoperișul și previne deteriorarea plăcilor

Nu este necesară găurire sau sudură pe țigle. Protejează eficient integritatea și impermeabilizarea țiglelor.

3. Materiale de înaltă calitate, durabile și de lungă durată

Fabricat din aliaj de aluminiu AL6005-T5 și SUS304, oferă rezistență ridicată, rezistență excelentă la coroziune, rezistență la rugină. Durata de viață a întregului sistem poate ajunge până la 25 de ani.

4. Ajustare în două sensuri, adaptabilitate ridicată

Cârligele reglabile pot face reglaje atât pe orizontală, cât și pe verticală,

5. Kit complet, soluție într-un singur pas. Acest kit include toate accesoriile necesare pentru instalarea a două panouri solare. Nu este nevoie să achiziționați accesorii suplimentare. Instalarea este gata imediat scoasă din cutie.

FAQ

Î1. Pot obține eșantionul gratuit de PV Bracket Tile Roof Set 2 modules?

A1. Da, desigur. În mod normal, Egret Solar va oferi proba gratuită. Dar transportul este colectat.

Q2. Care este timpul de livrare pentru suporturile de montare solare Egret, cum ar fi carportul solar?

A2. 10-25 de zile de la primirea depozitului. Depinde de cantitatea comenzii.

Q3. Ce certificare ai?

A3. Avem certificare CE, SGS și ISO.

Î4. care este modul de ambalare?

A4. Cutii cu paleti

Î5. Care sunt termenii de plată?

A5. De obicei, prin depozit T/T30%, sold T/T 70% înainte de expediere.
