Cum se instalează sistemul de montare solar cu balast est-vest?

[Pregătirea înainte de instalare]

Iată o listă de articole pe care trebuie să le pregătiți înainte de instalare:

Instrumente:

Șurubelniță: Folosită pentru a strânge ferm șuruburile.

Bandă de măsurare: utilizată pentru a se asigura că suportul este în poziția corectă.

Nivel: Folosit pentru a confirma că suportul este instalat orizontal.

Sistemul nostru de balast solar include următoarele accesorii:

Suport trepied pre-asamblat, șină și îmbinare șină,Clemă de mijlocȘi clemă de capăt, clemă șină, clemă de împământare șiLegătura de împământare、Tavă de balast、Șuruburi hexagonale M8*60 și piuliță cu flanșă M8. Trebuie remarcat faptul că trebuie să furnizați singur blocurile de ciment.

Suport pentru trepied pre-asamblat

Îmbinare șină și șină

Clemă de mijloc și clemă de capăt

Clemă pentru șină

Clemă de împământare și clemă de împământare

Tavă de balast

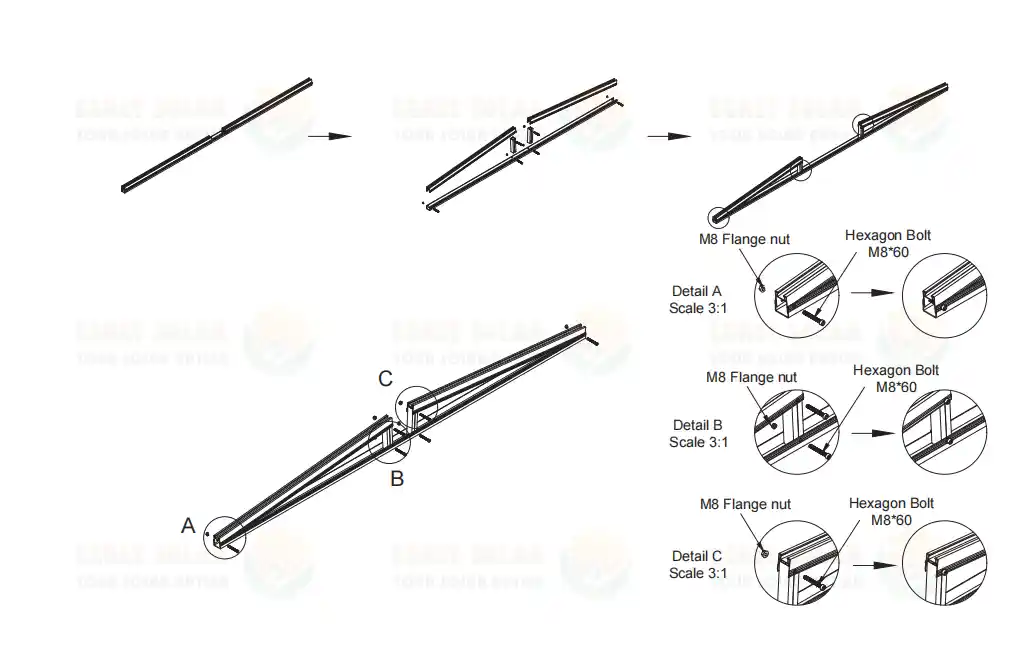

[Pasul 1]

Desfaceți suportul pre-asamblat și instalați șuruburi hexagonale M8*60 și piulițe cu flanșă M8 în punctele A, B și C marcate în diagrama de mai jos pentru a fixa suportul trepiedului.

[Pasul 2]

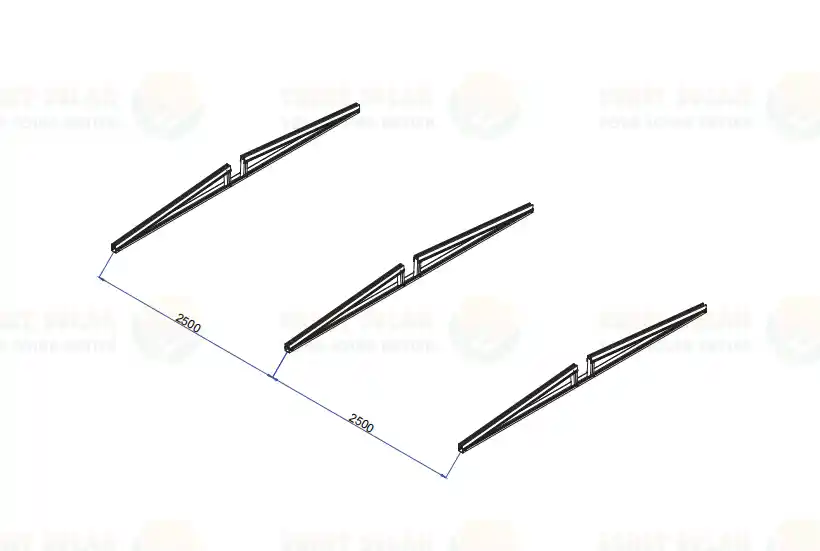

Conform desenelor, suporturile de trepied pre-asamblate din sistemul de montare pe acoperiș plat solar sunt aranjate la intervale de 2500 mm.

[Pasul 3]

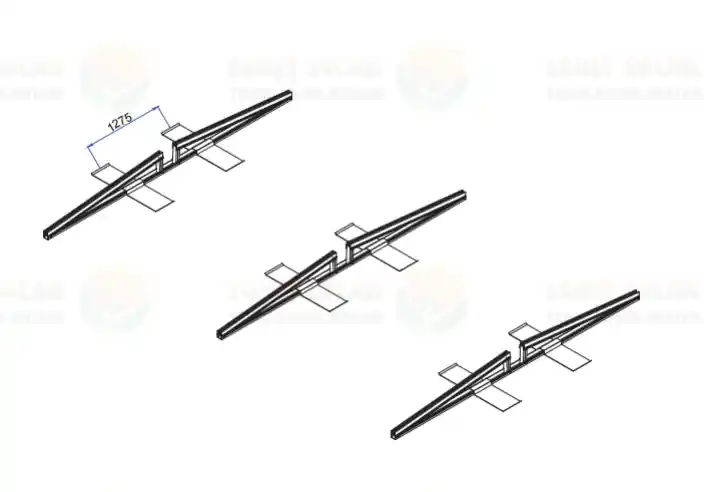

Așezați pe rând tava de balast în suportul de trepied pre-asamblat, iar distanța dintre cele două tavi de balast este de aproximativ 1275 mm, așa cum se arată în figură.

[Pasul 4]

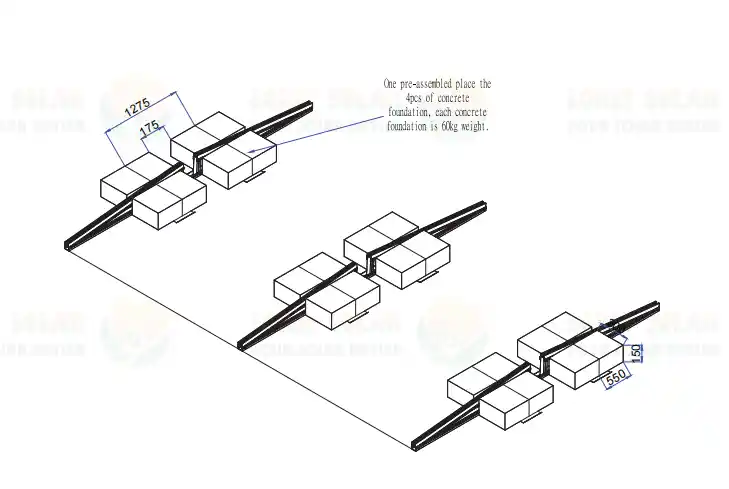

Așezați blocul de beton pe tava de balast. Trebuie remarcat faptul că un suport de trepied pre-asamblat trebuie susținut de patru blocuri de beton, iar fiecare bloc de beton trebuie să cântărească cel puțin 60 kg. Dimensiunile și amplasarea blocurilor de ciment în sistemul de montare solară cu balast pentru acoperiș plat din beton sunt prezentate în figura următoare.

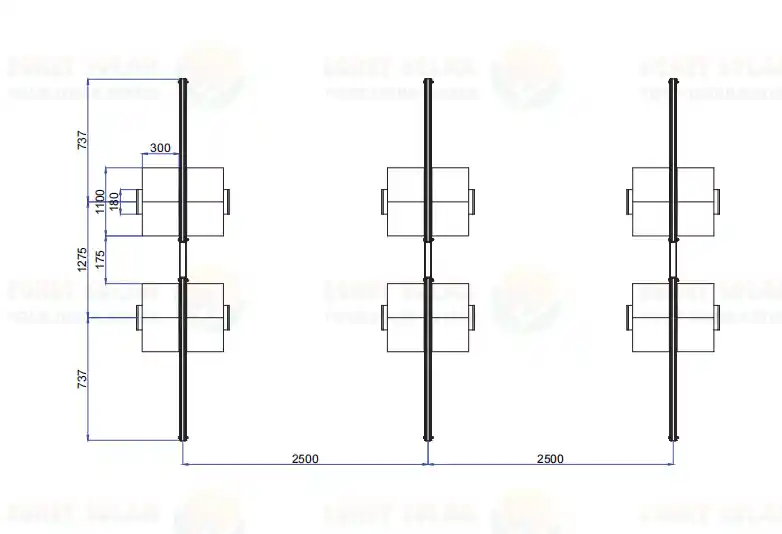

[Pasul 5]

Următoarea este o vedere de sus a suportului de trepied pre-asamblat, a tăvii de balast și a blocului de beton după ce pașii de instalare de mai sus au fost finalizați.

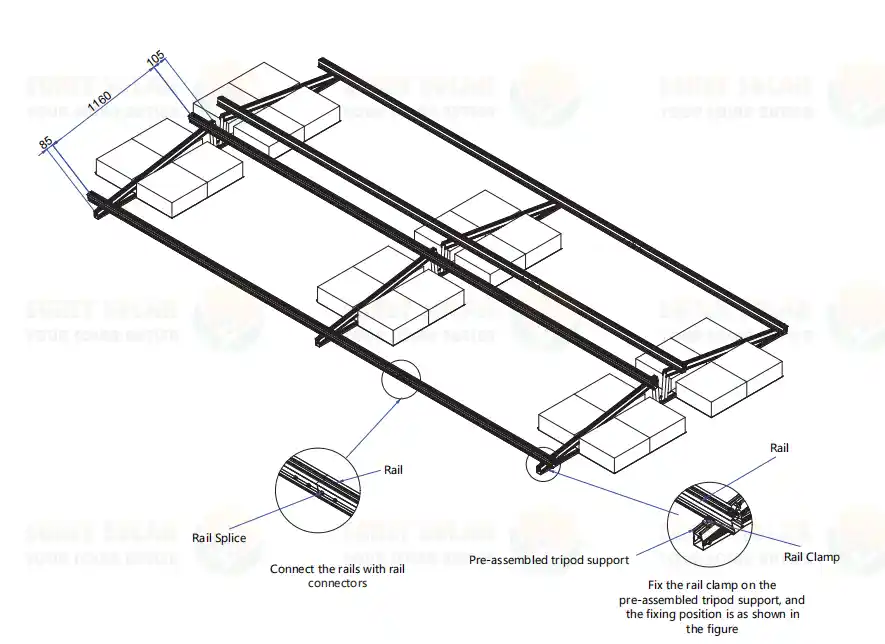

[Pasul 6]

Conectați șinele folosind îmbinarea șinei și fixați clemele șinei pe suportul trepiedului pre-asamblat, așa cum se arată în figură.

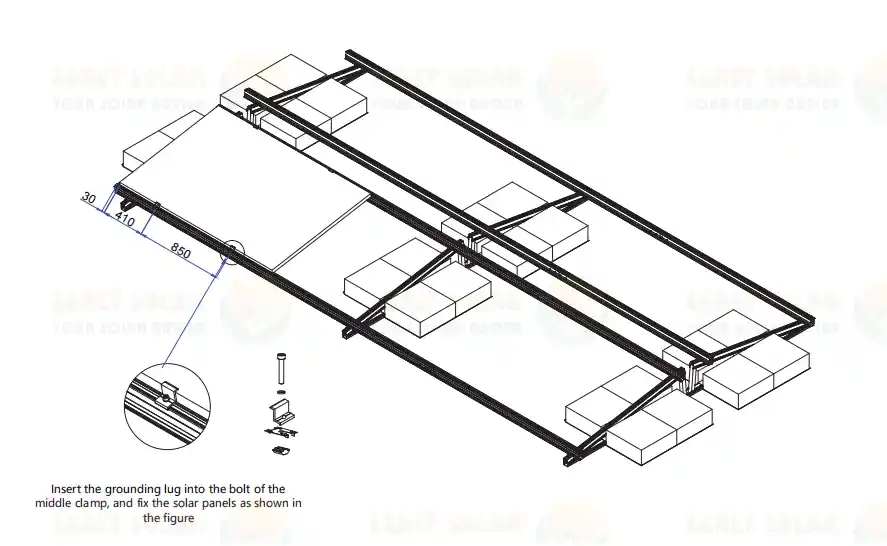

[Pasul 7]

Așezați panoul solar pe șină și introduceți clema de împământare în șurubul clemei din mijloc, așa cum se arată în figură.

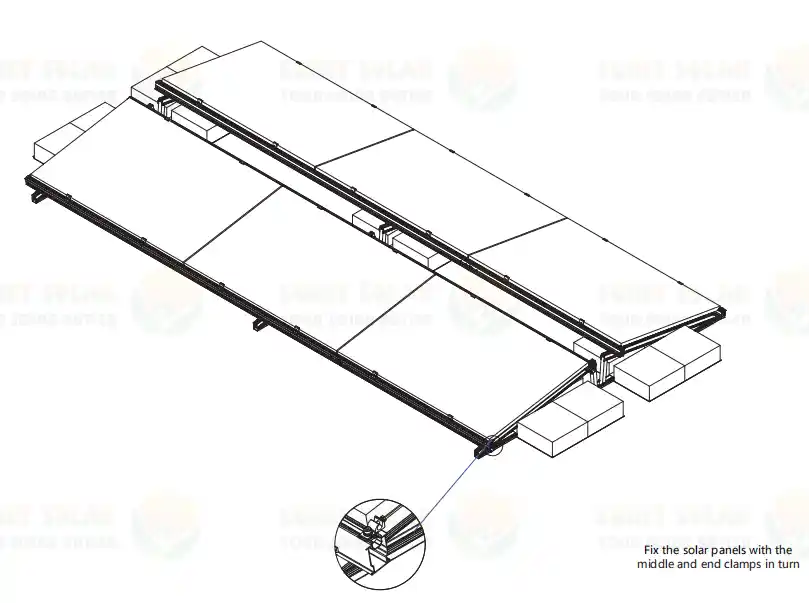

[Pasul 8]

Așezați panourile solare în ordine, apoi instalați clema de mijloc și clema de capăt pentru a le fixa, așa cum se arată în figură. Acest lucru finalizează instalarea întregului sistem de montare cu balastare solară Est-Vest.

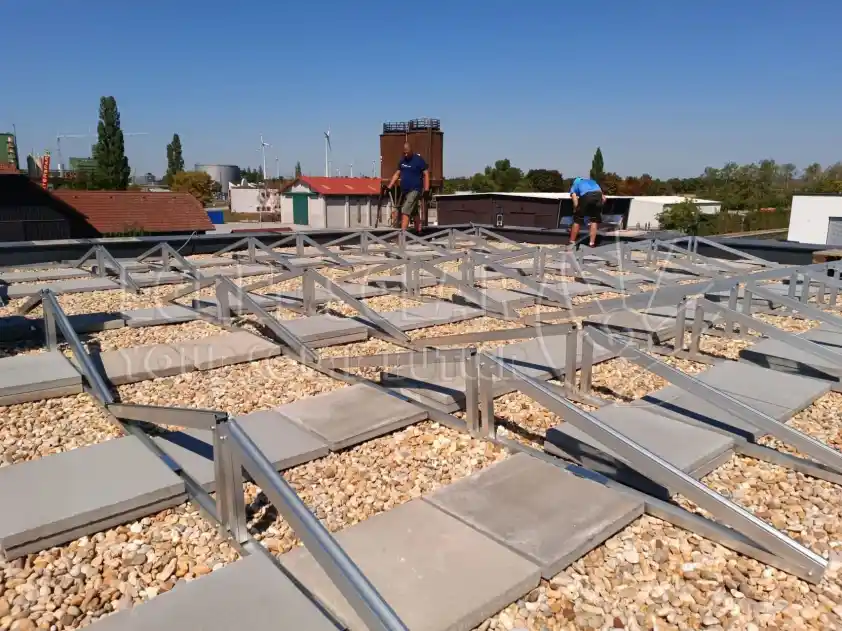

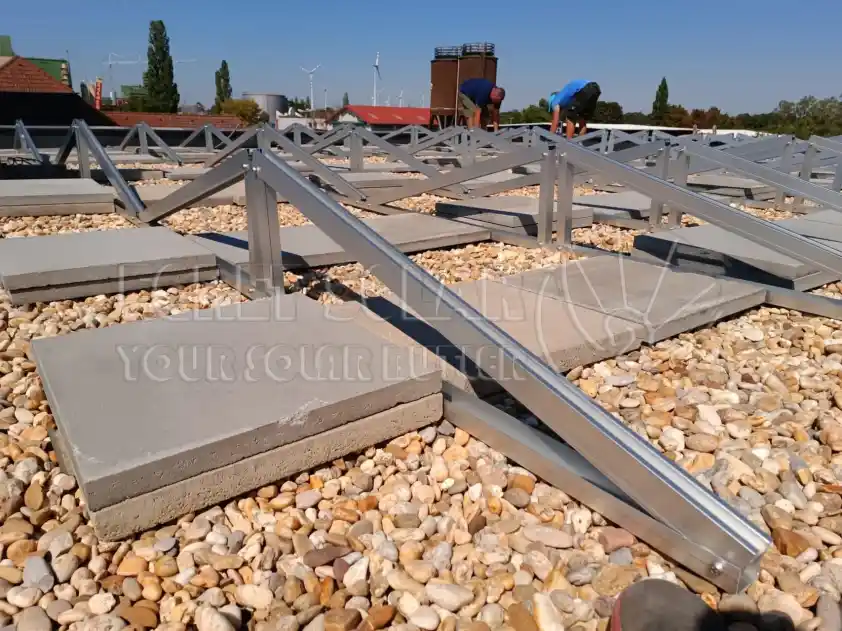

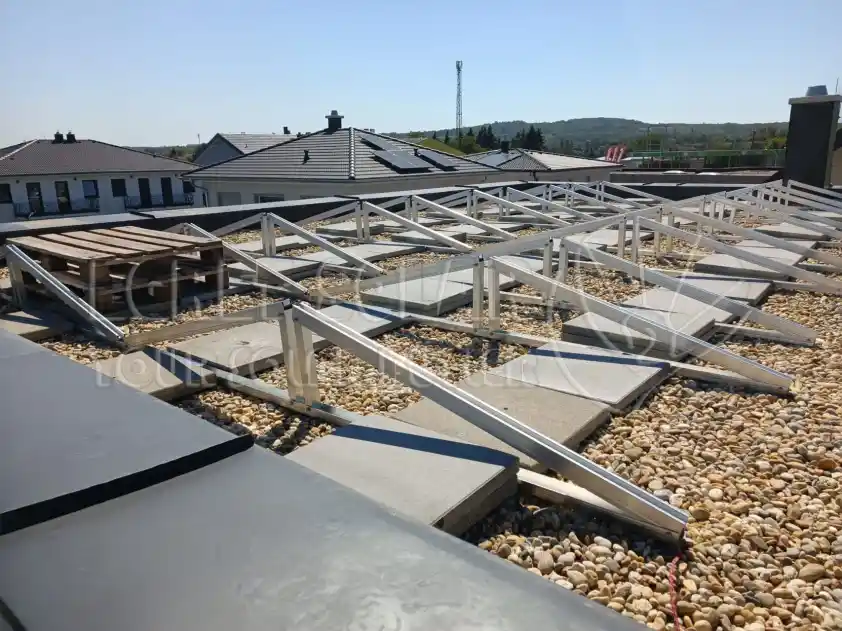

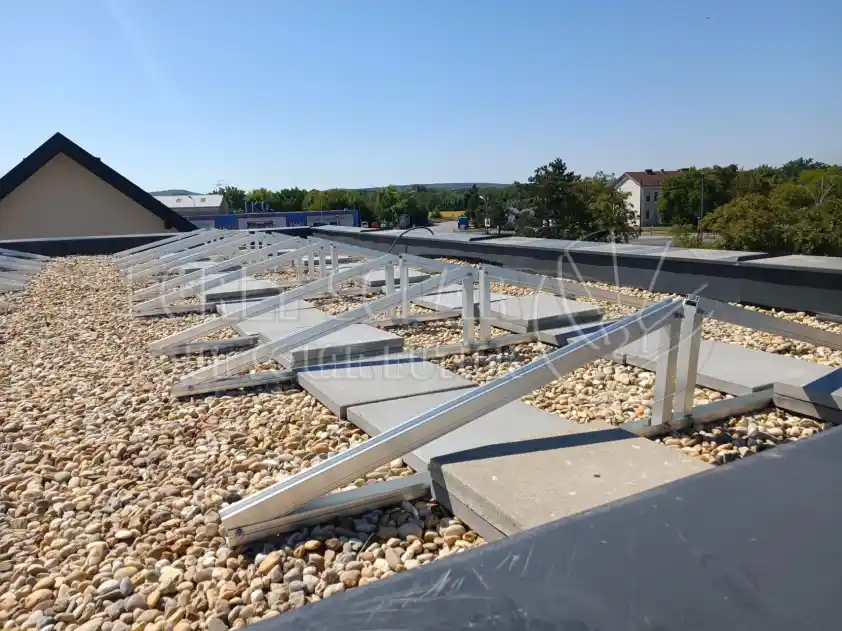

[Exemplu de instalare]
