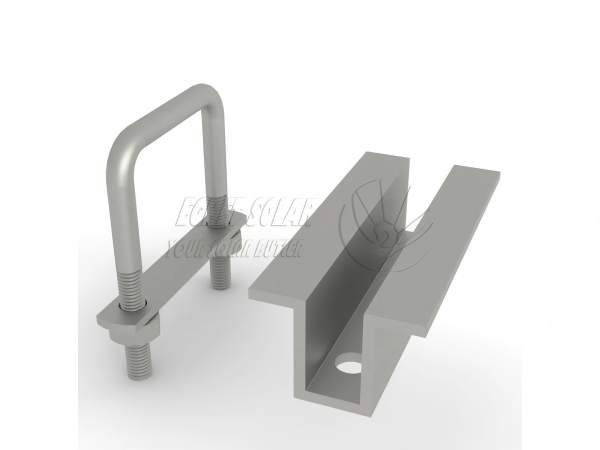

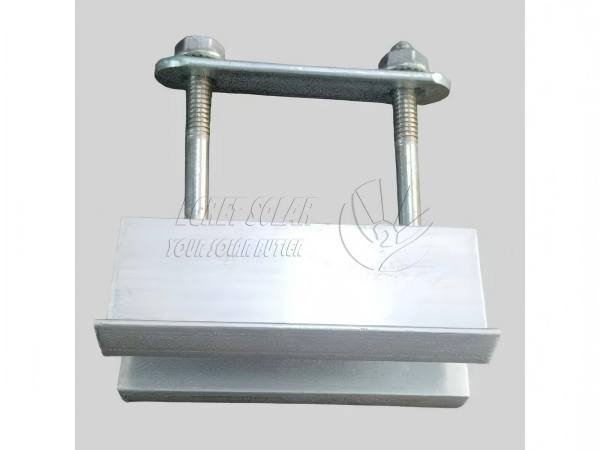

Clemă centrală solară cu două șuruburi în U

Clema centrală solară cu șuruburi în U Egret este utilizată pentru a fixa panourile solare pe ambele părți în poziția de mijloc între două panouri solare fotovoltaice adiacente. Spre deosebire de clema media solară obișnuită șiclemă de capăt, corpul clemei este mai lung, 80-100mm, rezultând o distribuție mai uniformă a forței și formând o structură tampon pentru a preveni strângerea și zgârierea cadrului de aluminiu fotovoltaic.

Lungimea standard a produsului acoperă 80-100 mm, iar alte lungimi personalizate sunt acceptate. Este compatibil cu grosimea principală a modulului fotovoltaic de 30/35/40 mm de pe piață; înălțimea în formă de U poate fi personalizată pentru a se potrivi cu diferite specificații ale grinzilor principale din oțel pătrat.

PARAMETRII PRODUSULUI

Instrucțiuni de personalizare

Opțiune pentru lungimea clemei din aluminiu: 80 mm până la 120 mm

Înălțimea corespunzătoare a cadrului panoului fotovoltaic: 30 până la 40 mm

Lățimea deschiderii șurubului în U (potrivit pentru grinzile principale cu tub dreptunghiular): 40/60/80/100mm, potrivit pentru console dreptunghiulare 40×60, 50×80, 50×100 etc.

Diametrul dispozitivului de fixare PV Bolt U: de obicei M8 și M6

Dacă șina suportului este un tub rotund, se poate folosi șuruburi rotunjite în formă de U; Dacă se folosește oțel în formă de U, se poate folosiclemă centrală solară cu piuliță din plastic .

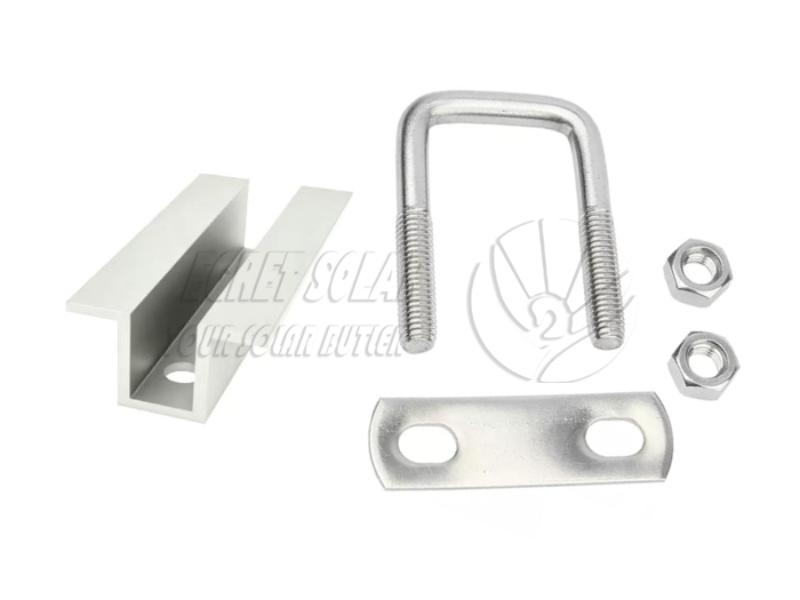

Componente incluse

Setul complet de cleme pv cu șuruburi în U este livrat ca set, nu este necesară achiziționarea separată de accesorii. Setul complet este format din următoarele:

1. Clemă intermediară din aluminiu *1

( Profil extrudat din aliaj de aluminiu Al6005-T5, suprafață anodizată

2.Placă lungă din aluminiu*1

( Clemă din aluminiu din același material)

3. șurub în U *1:

(Oțel Q235 galvanizat la cald, îndoit integral, rezistent la rugină și rezistent la intemperii)

4.Șaibe plate *2

( Elemente de fixare standard galvanizate la cald, anti-slăbire și anti-alunecare)

5.Piulițe cu flanșă sau piulițe hexagonale exterioare *2

Caracteristicile clemei centrale U solar

Distribuție echilibrată a tensiunii, prevenind alunecarea panoului

Zona mare de îmbinare dintre clema de aluminiu și cadrul și șina panoului solar asigură o distribuție uniformă a tensiunii în comparație cu clema centrală obișnuită, prevenind deplasarea panoului în condiții de vânt puternic și fluctuații de temperatură.

Rezistență la coroziune în aer liber pe termen lung

Clema de montare solară cu două straturi rezistă razelor UV, ploii și coroziunii acide/alcaline; Șuruburile în U sunt galvanizate la cald, asigurând o funcționare fără rugină timp de 15 ani chiar și în zonele de coastă cu pulverizare ridicată de sare și regiunile sudice ploioase, potrivite pentru diferite medii în aer liber dure.

Excelent serviciu post-vânzare

Produsele noastre folosesc materiale de bază din oțel de înaltă calitate și au un strat galvanizat de 65 µm, oferind o durată de viață de 25 de ani și o garanție de 12 ani.

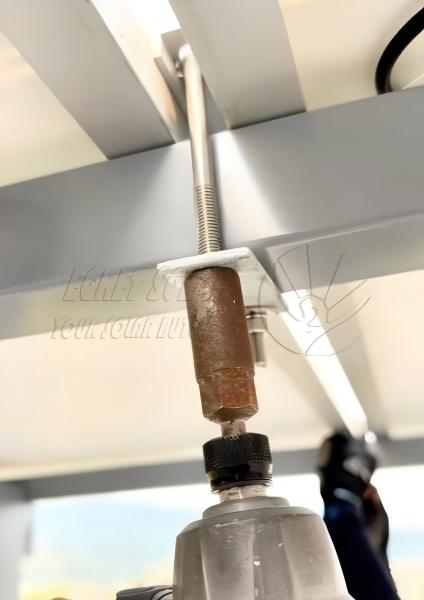

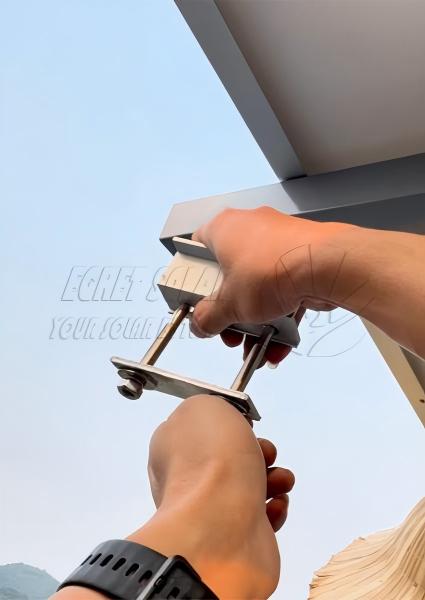

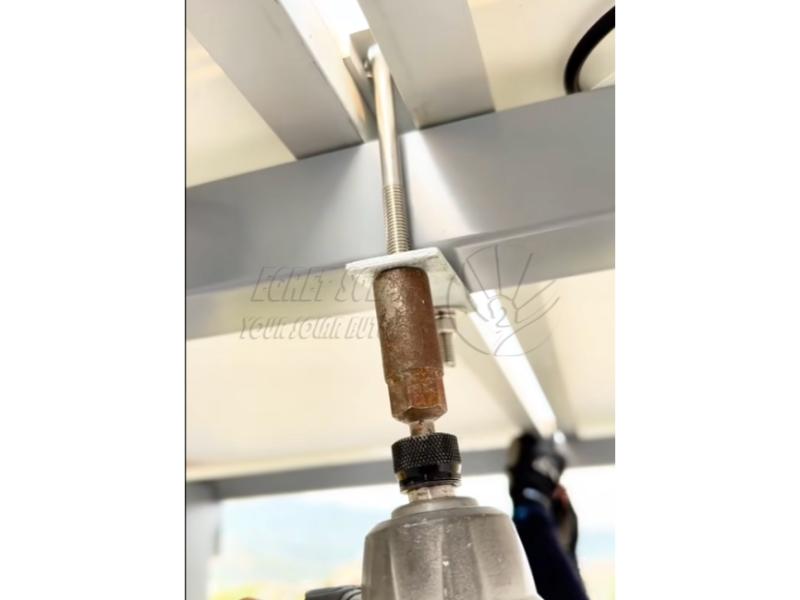

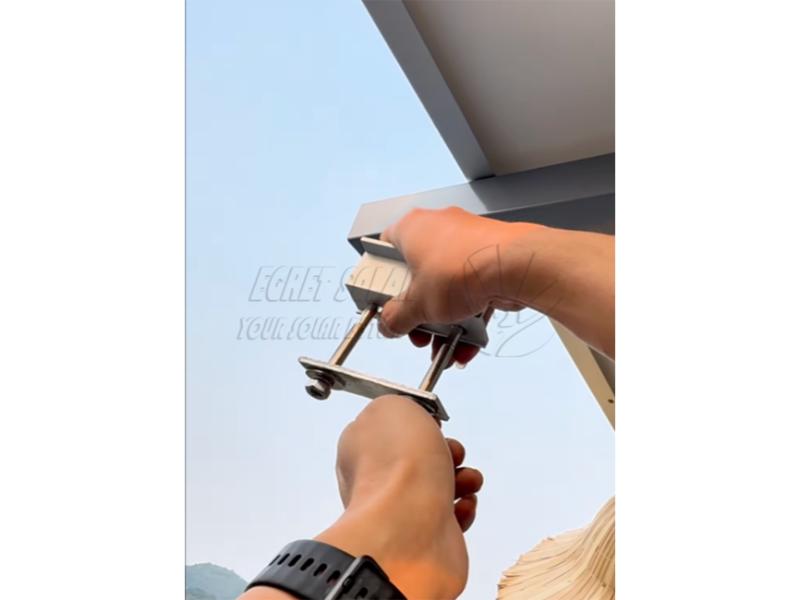

                                                                   Poza de instalare furnizată de un client din Mauritius

FAQ

Î1. Pe ce grinzi tuburi pătrate se poate fixa șurubul în U?

A1. Șuruburile standard în U se potrivesc grinzilor pătrate dreptunghiulare galvanizate/ZAM din oțel. Dacă suportul dvs. folosește grinzi speciale de lățime/grosime, putem personaliza înălțimea șuruburilor în U și lățimea deschiderii conform desenelor dvs.

Q2. Poate fi folosită această clemă în zonele cu multă sare de lângă mare?

A2: Da. Clema mediană U solară este rezistentă la UV și la ploi acide; elementele de fixare galvanizate la cald trec un test de pulverizare cu sare de 500 de ore. Pentru medii foarte corozive, cum ar fi insulele, șurubul zinc-aluminiu-magneziu poate fi îmbunătățit, cu o durată de viață în aer liber de peste 20 de ani.

Î3: Dacă mediul de instalare este dur, aveți sisteme de împământare recomandate care să poată fi adaptate la această clemă de mijloc?

R: Vă recomandăm să utilizați sistemul de tuburi pătrate zam de înaltă rezistență, potrivit pentru zonele cu zăpadă abundentă și vânt din Europa. Nu este necesară sudarea, conectarea și fixarea se fac direct cu șuruburi, făcând instalarea convenabilă.
